尾矿干排脱水筛的结构组成

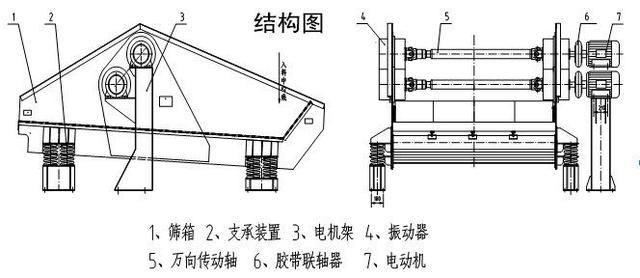

尾矿干排筛由筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等部件组成(如图)

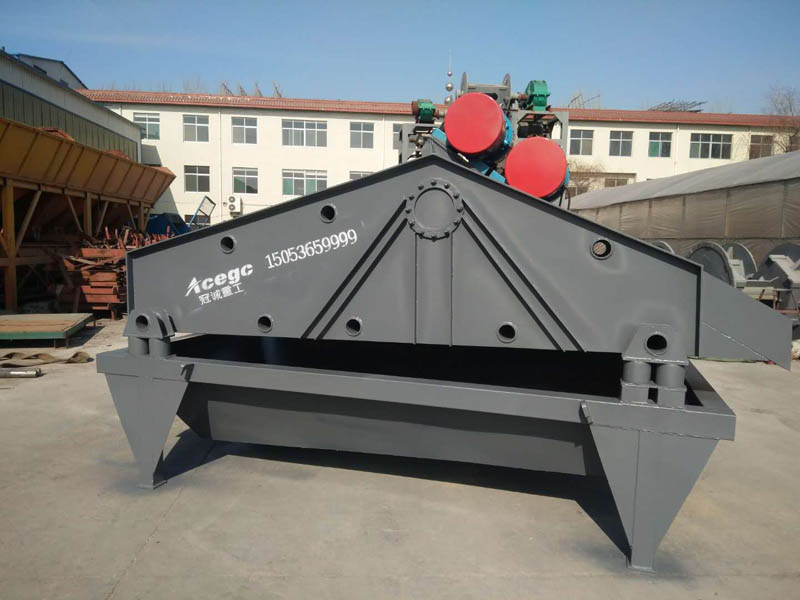

尾矿干排脱水筛

1、振动器

  振动器主要由轴承座,滚动轴承,主偏心块、付主偏心块、轴、注油装置和防护罩等组成。调节主、付主偏心块夹角可以改变激振力的大小。轴承采用大游隙短圆柱滚子轴承(振动设备专用轴承),轴承与轴承座和轴之间配合采用了特殊配合,轴承温度一般在50度以下,轴承寿命成倍提高,大大减少了振动器维护工作量,改善了工作环境。偏心振动器目前已经形成系列,共8个规格。可以用在圆振动筛上,也可以采用自同步技术用在直线振动筛上。
2、筛箱筛箱由筛框、筛面及筛面固定装置等组成。(1)筛框(图3)筛框为整体空间金属结构件。主要由侧板、上横梁和下横梁组、支承装置座、侧板内外加强板、纵梁角钢等构成。纵梁角钢安装在下横梁上用于支承筛面和物料,支承装置座与支承装置相联用于支承整个筛子振动部分重量,振动器直接安装在侧板两个孔处,振动器附件增加了内外加强板。各主要构件与侧板连接全部采用扭剪型高强螺栓。
(3)筛面固定装置筛面固定方式采用两端压木中间轨座式筛面固定方法(见图4),这种固定方法进口振动筛用的比较多,适用于聚氨酯包边的筛面,因聚氨酯有一定弹性,通过挤压,板块式筛面的凸起部分嵌入轨座凹入部分。轨座通过螺栓与下横梁上部纵梁连接。该法可靠、拆卸方便。
3、胶带联轴器(图5)振动器与电动机之间采用胶带联轴器联接,对电机起隔振作用。联轴器由两个半联轴器和胶带组成,两个半联轴器通过压板和螺栓与胶带连接成一个整体。
4、支承装置(图6)本筛通过四组支承装置与基础联接。支承装置主要由上座、螺旋弹簧及底座组成。
5、万向传动轴两振动器之间通过汽车万向传动轴传递动力,由于万向传动轴轴向可自由移动,从而避免轴承受轴向力。6、电机与电机架本筛采用2个普通Y系列电动机,通过螺栓与电机架联接,电机架为焊接结构。

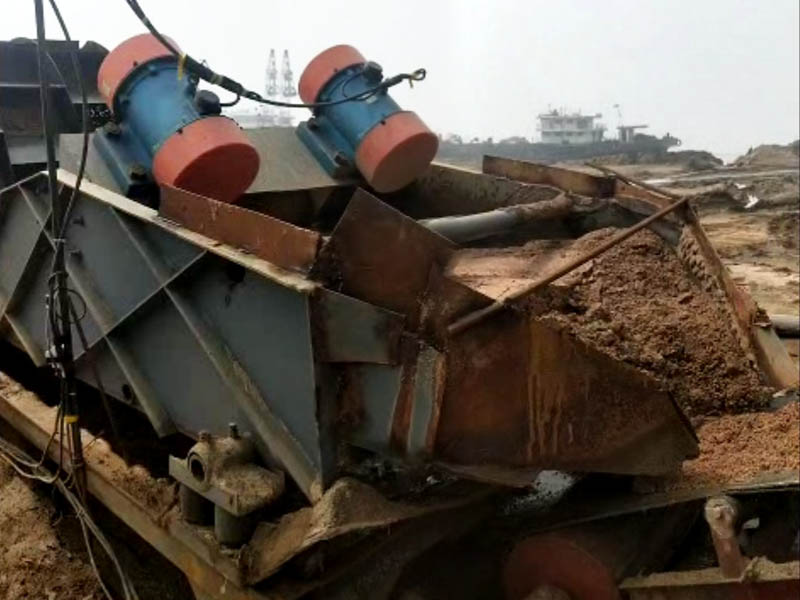

尾矿干排脱水筛

尾矿干排筛的技术特点:
1、工作频率高、振动强度大、筛上产品水分低、单位处理能力高,当用于尾矿脱水时能得到较高的固体回收率。
2、采用自同步原理,电机通过胎式联轴器驱动振动器,结构简单,工作噪声低。
3、负倾角安装,予脱水段筛面与水平成45度安装,增加脱水面积并促使物料尽快脱水形成滤层。
4、为了适应不同尾矿性质差别,本筛振幅可调,方法是调整主副偏心块夹角,从而满足不同性质尾矿的脱水效果,尽最大努力达到最优的工艺效果。
5、侧板与横梁连接采用扭剪型高强螺栓,没有焊缝,避免了因焊接应力造成的侧板开裂问题。
6、尾矿干排脱水筛振动器为块偏心单元体结构,拆卸维护方便。
7、轴承采用振动设备专用轴承,避免轴承发热过早损坏。

尾矿干排脱水筛
8、筛面采用聚氨酯弹性筛面,高的开孔率和弹性,有利于脱水。
9、筛面侧压板均采用聚氨酯材料,寿命长,筛面固定可靠,并能有效保护筛框侧板不受物料冲刷。
10、筛面采用轨座式安装,可很方便的对筛面进行维护和更换。
11、尾矿干排脱水筛下梁表面涂有防磨损涂层,防止横梁过早磨损而断裂。
12、采用钢制螺旋弹簧减振,最大限度的降低筛机对基础的动负荷。
13、尾矿干排脱水筛采用了有限元结构分析软件,保证筛框的强度、刚度和受力合理,而且重量最轻,能耗最小。
14、尾矿干排脱水筛主要焊接结构件均采用表面处理,外形美观。
