细沙回收配套方案

细沙回收解决方案流程概述】

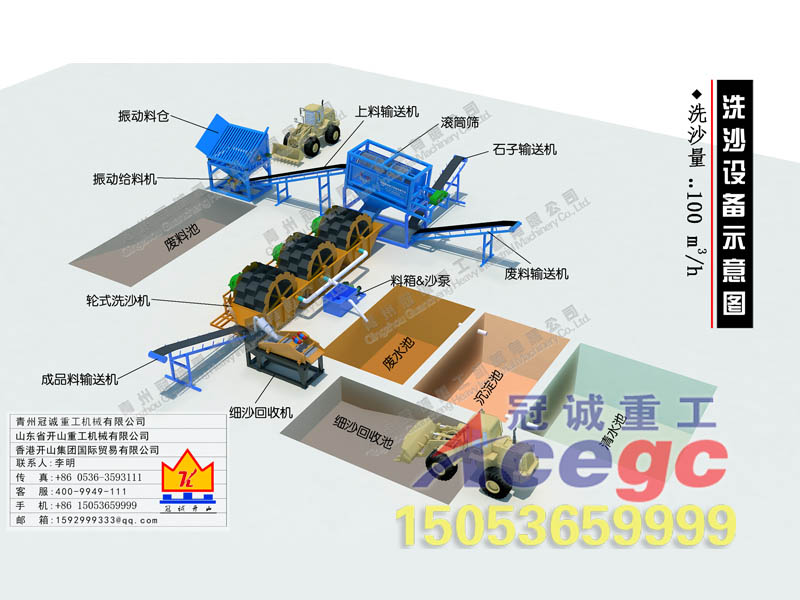

原料通过工程车辆送入进料斗,通过底部的振动给料机均匀给料进入上料输送机,然后送入滚筒筛内进行筛选分级为:粗料与细料两种规格,其中粗料(即废料)直接通过废料输送机输送至废料区域;
细料通过溜槽依次进入三台轮式洗沙机内进行清洗,清洗后的成品料由成品料输送机输送到成品料区域;
轮式洗沙机溢流口排出的废水与细沙排入盛料箱内,由一台4寸沙泵打入细沙回收机内进行回收,然后由成品料输送机排出。

细沙回收机的整机结构简单,便于维护与整修。并且整机的用电功率小,细沙回收效果明显,是细沙回收的理想设备之一,整机质量小,方便运输以及在工地内移动。
    水力旋流器是该套设备的主要工作部件。水力旋流器是在回转流中利用离心惯性力进行分级的设备,由于它的结构简单、处理量大、工艺效果良好、所以广泛运用在分级、浓缩、脱水作业中。旋流器的规格一般用圆柱体的内径表示,其尺寸变化范围为50-1000mm,其中以125-500mm的旋流器较为常用。
    当矿浆在沙泵的作用下通过给矿管沿切向进入旋流器后,在旋流器内形成回转流,其切向速度在溢流管下口附近达到大值。同时,在后面矿浆的推动作用下,进入旋流器内的矿浆,一面向下运动,一面向中心运动,形成轴向和径向流动速度,即矿浆在旋流器内的流动属于三维运动。
    矿浆在旋流器内向下运动的过程中,因流动断面逐渐减小,所以内层矿浆转而向上运动,即矿浆在水力旋流器轴向上的运动是外层向下,内层向上,在任意一高度断面上均存在这一个在速度方向的转变点。在该点上矿浆的轴向速度为零。
    位于矿浆中的固体颗粒,由于离心惯性力的作用而产生向外运动的趋势,但由于矿浆由外向内的径向流动的阻碍,使得细小的颗粒因所受离心惯性力太小,不足以克服液流的阻力,而只能随向内的矿浆一起进入溢流管排出,形成溢流产物;而较粗的颗粒则借较大的离心惯性力克服向内流动矿浆流的阻碍,由沉沙口排出,形成沉砂产物,
也就是我们细沙回收机回收的细沙。
    该细沙在高频振动脱水筛的作用下脱去多余的水然后由料斗直接排出,由输送带传送至目的地。
    脱去的水以及更细的沙流入设备底层的接料斗,由升泵继续抽取进行进一步的处理。
